La raccorderia inox incamiciata è utilizzata nell’ambito dell’impiantistica industriale, e come la raccorderia inox in genere, serve per garantire una connessione sicura e duratura tra due tubi o condotte.
Questa tipologia di raccorderia inox è utilizzata negli impianti industriali dove i prodotti alimentari da movimentare sono densi o di elevata viscosità, tale che se raffreddati solidificano, e il loro trasporto attraverso le tubazioni dell’impianto rappresenta quindi un punto critico che richiede particolari applicazioni tecniche. In questi impianti produttivi l’impiego di raccordi e accessori inox incamiciati consente di gestire in modo ottimale il flusso del prodotto e controllare in modo adeguato la temperatura dei processi di lavorazione (anche di fermentazione).
Struttura della raccorderia con camicia di riscaldamento in acciaio inox
La raccorderia inox incamiciata è composta da un raccordo o accessorio in acciaio inox, all’interno del quale scorrerà il prodotto oggetto della lavorazione industriale, rivestito da una incamiciatura inox esterna nella quale sarà fatta fluire dell’acqua calda o fredda.
La camicia di riscaldamento è composta da due semi gusci in acciaio inox applicati sul raccordo o sull’ accessorio in acciaio inox (per esempio una valvola inox o un filtro inox) tramite saldatura a TIG con immissione di gas Argon interno per ottenere una saldatura passante priva di scorie. La camicia di riscaldamento è provvista di un attacco di entrata e di un attacco di uscita per consentire il flusso dell’acqua (calda o fredda) nella sezione da riscaldare/raffreddare. Questi raccordi di attacco per l’acqua sono di standard femmina GAS UNI ISO 338 e possono essere di tre dimensioni DN 3/8”, 1/2”, 3/4”.
Applicazioni e tipologia di raccordi inox incamiciati

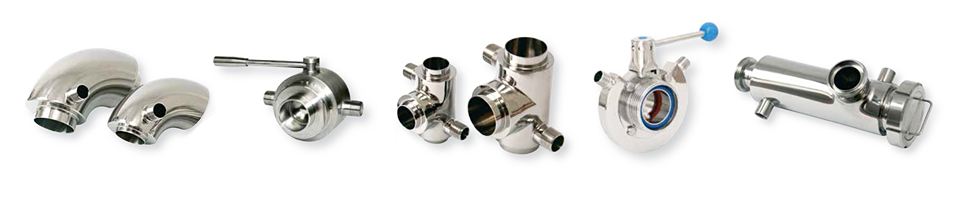

La raccorderia con camicia di riscaldamento in acciaio inox si adatta perfettamente a qualsiasi tipo di applicazione industriale in quanto può essere utilizzata in modo personalizzato in base alle esigenze tecniche specifiche di ogni progetto d’impianto. Nel mercato della raccorderia inox è infatti presente un’ampia gamma di articoli con camicia di riscaldamento, come ad esempio le curve inox incamiciate, i tee in acciaio inox incamiciati, ma anche le valvole a sfera inox con camicia di riscaldamento, le valvole a farfalla inox incamiciate, i tubi in acciaio inox incamiciati e filtri in acciaio inox con camicia di riscaldamento.
Le valvole inox incamiciate possono essere predisposte anche con attuatore pneumatico.
Inoltre, sono disponibili raccordi DIN 11851 incamiciati, raccordi a saldare incamiciati, raccordi tri-clamp con camicia di riscaldamento e raccordi flangiati incamiciati PN 6, PN 10, PN 16 EN1092; alcune aziende produttrici di raccordi e accessori in acciaio inox con camicia di riscaldamento realizzano anche articoli inox su misura.
L’utilizzo della raccorderia inox incamiciata è molto diffuso nell’ambito dell’impiantistica industriale nel settore alimentare per la lavorazione di cioccolato, zucchero granulare, mandorlato e altri prodotti dolciari da lavorare semiliquidi.
Altre applicazioni nelle quali possono essere impiegati i raccordi incamiciati sono per esempio la condensazione del vapore, mediante passaggio di acqua fredda nella condotta incamiciata per raffreddare il vapore passante nella tubazione, e il processo di abbattimento della carica batterica, a mezzo passaggio di acqua calda nella condotta incamiciata che avvolge il raccordo all’interno del quale è fatto passare il prodotto da lavorare.
Grazie alle caratteristiche standard dell’acciaio inox, come l’elevata resistenza meccanica e l’ottima sopportazione delle temperature di lavorazione dei prodotti alimentari, la raccorderia inox incamiciata è la soluzione ideale per applicazioni che richiedono prestazioni elevate.
La versatilità di applicazione offerta dalla raccorderia incamiciata la rende un componente d’impianto che contribuisce all’efficienza e alla sicurezza degli impianti industriali, consentendo di garantire una connessione stabile e la tenuta ermetica tra i vari componenti dell’impianto, minimizzando il rischio di perdite e guasti.
Manutenzione della raccorderia con camicia di riscaldamento
La raccorderia incamiciata non richiede particolare manutenzione rispetto la raccorderia inox in genere.
Per ragioni sanitarie è importante mantenere sanificate e pulite tutte le tubazioni d’impianto, compresi quindi anche i tubi incamiciati e la raccorderia con incamiciatura a connessione degli stessi.
Si raccomanda una manutenzione ordinaria programmata al fine di verificare che tutte le componenti d’impianto soggette ad usura, come ad esempio le guarnizioni, siano sempre in buon stato o ne sia effettuata la sostituzione all’occorrenza.
Anche per quanto riguarda la camicia di riscaldamento in acciaio inox non è richiesta alcuna manutenzione particolare. Una manutenzione programmata permetterà di verificare che la camicia di riscaldamento sia in buono stato e possa continuare ad offrire i propri vantaggi d’applicazione. Per il flusso d’acqua da immettere nella camicia di riscaldamento si consiglia di utilizzare acqua addolcita, e quindi del tutto o parzialmente priva di calcare e particelle.
Per maggiori informazioni puoi contattarci al numero +39 0421-679996 e scriverci all’indirizzo mail export@venetaacciai.it
FAQ
Cosa sono i raccordi incamiciati in acciaio inox?
I raccordi incamiciati in acciaio inox sono componenti industriali progettati per garantire una connessione sicura tra le tubazioni e controllare la temperatura dei prodotti trasportati. Sono utilizzati per sostanze ad alta viscosità che devono mantenere una temperatura stabile durante il trasporto. Alcuni dei raccordi incamiciati e degli accessori incamiciati di impianto inox sono:
- le curve inox incamiciate
- i tee in acciaio inox incamiciati
- le valvole a sfera inox con camicia di riscaldamento
- le valvole a farfalla inox incamiciate
- i tubi in acciaio inox incamiciati
- i filtri in acciaio inox con camicia di riscaldamento
Cos’è la camicia di riscaldamento?
La camicia di riscaldamento è costituita da due semi-gusci in acciaio inox saldati attorno al raccordo o all’accessorio in acciaio inox. L’acqua calda o fredda circola all’interno della incamiciatura inox permettendo di regolare la temperatura del prodotto passante per la tubazione d’impianto.
Dove si utilizzano i raccordi incamiciati in acciaio inox?
I raccordi incamiciati in acciaio inox sono comunemente impiegati negli impianti inox dell’industria alimentare, in particolare per la lavorazione del cioccolato, dello zucchero granulato, del mandorlato e di altri prodotti dolciari semiliquidi. Inoltre, sono utilizzati per la condensazione del vapore e nel processo di abbattimento della carica batterica.
Quali sono i raccordi incamiciati disponibili?
Esiste una vasta gamma di raccordi e accessori in acciaio inox incamiciati, tra cui:
- Curve e tee in acciaio inox
- Valvole a sfera e valvole a farfalla in acciaio inox, anche predisposta con attuatore pneumatico.
- Filtri in acciaio inox
- Tubi in acciaio inox
- Raccordi DIN 11851
- Raccordi tri-clamp con camicia di riscaldamento
- Raccordi flangiati incamiciati
Quali vantaggi offrono i raccordi incamiciati in acciaio inox?
I vantaggi dei raccordi incamiciati sono:
- Elevata resistenza meccanica e alle alte temperature
- Ottimizzazione del controllo termico, essenziale nei processi industriali
- Connessione stabile e sicura, minimizzando il rischio di perdite e guasti d’impianto.
- Flessibilità nella progettazione d’impianto, sono disponibili molte tipologie di raccordi ed accessori inox incamiciati che permettono di costruire e modulare le tubazioni dell’impianto di processo.
